DBT15系列低压变频器

DBT15系列矢量控制低压变频器





详细描述
原理及特性

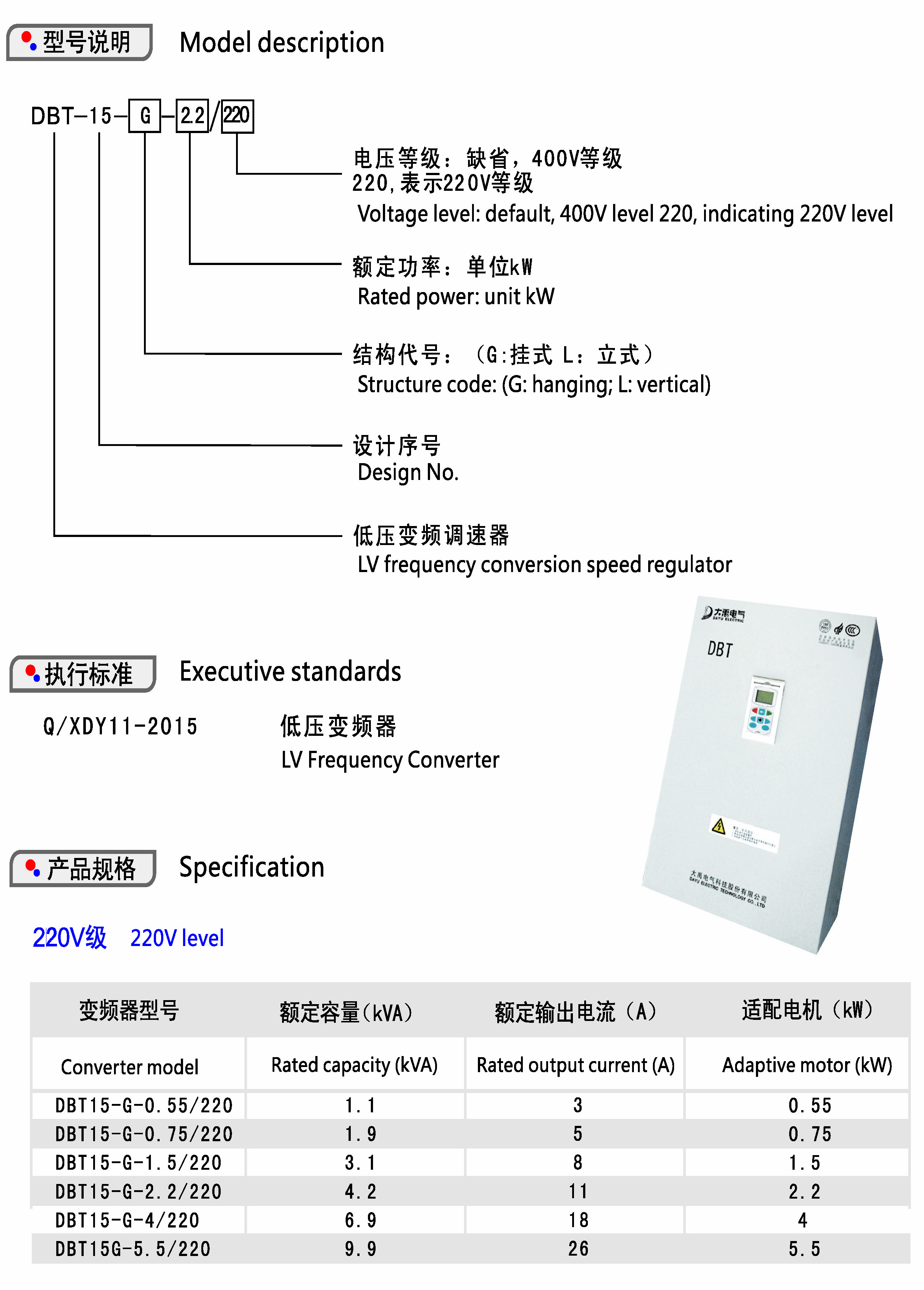

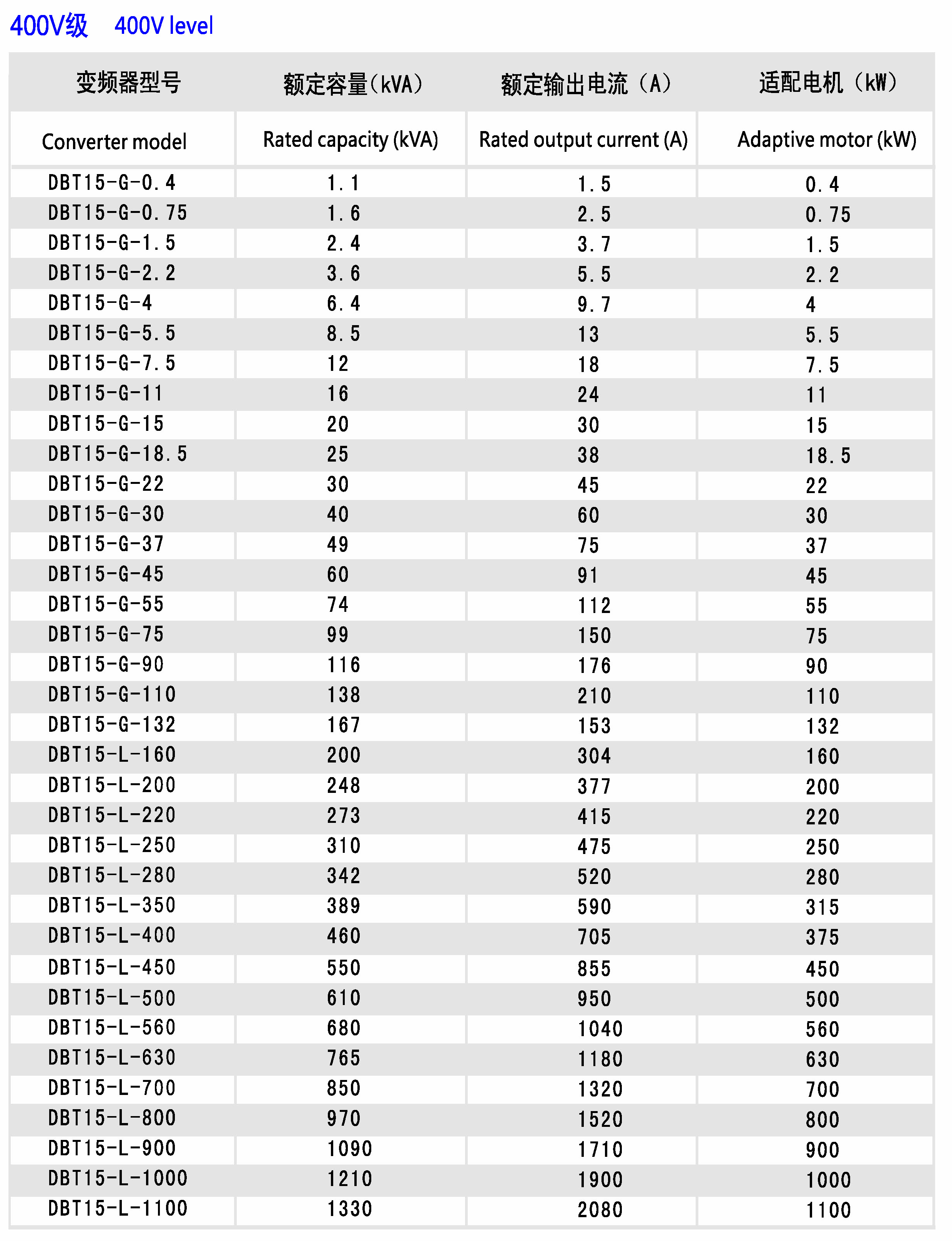

型号定义及选型说明
技术参数
一次方案

　　可广泛应用于冶金、石油、化工、纺织、电力、建材、煤炭、医药、食品、造纸、塑料、印染、起重、线缆、洗涤、供水、暖通、污水处理等行业中的拉丝机、搅拌机、挤出机、卷绕机械、压缩机、风机泵类、研磨机、传送带、提升机、离心机等设备。
- 　　特性:

  　　■ 高性能优化空间电压矢量V/F算法，效率高、噪音低、电磁干扰小;

  　　■ 1.5~18.5KW内置制动单元，只需配置制动电阻即可;

  　　■ 双极性带修正功能的高性能PID，方便用于闭环控制;

  　　■ 转速跟踪起动功能，离心机、脱水机可以随时起动;

  　　■ 中文显示操作面板，具有良好的人机对话界面;

  　　■ 达到180%的低频力矩输出，转矩控制精度±5%;

  　　■ 丰富的扩展卡实现行业解决方案：IO扩展卡、通讯卡和PG卡;

  　　■ 8段的简易PLC、多段速及PID控制、摆频控制;

  　　■ 提供多功能的8路数字量输入、2路模拟量输入、 2路继电器输出、2路模拟量输出、1路高速脉冲输入、 1路高速脉冲输出;

  　　■ 独创的“快速调试”功能，方便用户在最短时间内完成变频器的设置和实现变频器的运行。

项目	指标描述
输入	额定电压	AC 380V±10%、AC660V±10%
	额定频率	50/60HZ ± 5%
	最低输入工作电压	AC 300V
	最高输入工作电压	AC 500V
输出	输出电压	AC 0～380V ± 5%
输出	输出频率范围	V/F控制：0.00～650.00Hz 矢量控制：0.00～200.00Hz
基本规范	电机控制模式	无传感器 V/F控制、有传感器 V/F控制、无传感器矢量控制、有传感器矢量控制、V/F分离控制
	V/F曲线	用户自定义V/F曲线、线性V/F曲线、3种降转矩性曲线和2种升转矩曲线
	起动转矩	0.50HZ时≥150%额定转矩
	过载能力	150%额定电流1分钟
	输出频率分辨率	0.01Hz
	自动节能运行	根据负载情况，自动优化V/F曲线，实现自动节能运行
	自动电压调整(AVR)	当电网电压在一定范围内变化时，能自动保持输出电压恒定
	自动载波调整	可根据负载特性和环境温度，自动调整载波频率（2KHz～12KHz）
	随机PWM	调节电机运行时的音色，较小运行噪音
	多段速功能	16段预置速功能
	多段速方式	编码选择，直接选择、叠加选择和个数选择方式
	运行命令通道	操作面板给定、控制端子给定、通讯给定，可通过操作器切换
	频率给定通道	操作面板、通讯、UP/DOWN调节值、AI1、AI2、PFI、多段速、面板电位器、PFI
	加减速方式	直线加减速、S曲线加减速
	加减速时间	0.1～60.0s
	能耗制动能力	15KW及以下功率等级内置制动单元，使用外置制动电阻
	直流制动能力	制动时间：0.0～60.0s，制动电流：0.0～100.0%额定电流
	脉冲频率输入	最高输入频率：50KHZ
	脉冲频率输出	0～50KHZ的脉冲方波信号输出，可编程
	模拟输入	2路模拟信号输入，分别可选0/4～20mA或0～5/10V
	模拟输出	2路模拟信号输出，分别可选0/4～20mA或0～5/10V
	数字输入	8路源漏型可选的多功能数字输入
	数字输出	2路源漏型可选的多功能数字输出；2路多功能继电器输出
	通讯	内置RS485通讯接口，支持Modbus协议、USS指令
	过程PID调节器	内置PID调节功能，适合自动调节工艺使用场合
	休眠和唤醒	具有休眠和外部唤醒功能
	参数显示和设置	在待机状态下能通过液晶人机界面修改内部参数和监视内部所有参数和状态
	保护功能	过流、过压、欠压、输出缺相、输出短路、过热、电机过载、外部故障、模拟输入掉线、失速防止等
	选配件	制动组件、远程控制盒、数字I/O扩展板、编码器扣板、模拟输入扩展板、带参数复制功能或电位器的操作面板、操作面板安装盒、操作面板延长线、输入输出电抗器、电磁干扰滤波器、液晶显示面板等
	执行标准	GB/T 12668-2002 调速电气传动系统 IEC 61800-3.5/6 电磁发射和电磁抗扰性 IEC61000 电磁兼容性
环境	使用场所	海拔低于2000米，室内，不受阳关直晒，无尘埃、腐蚀性气体、可燃性气体、油雾、水蒸气、滴水、盐雾等场合
	工作环境温度/湿度	-10～+40℃/20～90%RH，无水珠凝结
	存储温度	-20～+60℃
	振动	小于5.9m/s(0.6g)
结构	防护等级	IP20
结构	冷却方式	强制风冷，自动风扇控制
