工作原理及特点

　　DDB系列动态无功补偿装置由控制器、触发单元、晶闸管、电抗器、电容器及保护元件等组成、控制器以数字信号处理器DSP为核心，实时跟踪测量负荷的功率因数，无功功率，与预先设定的给定值进行比较，动态控制投切不通组数的电容器，以保证功率因数始终满总设定要求。整个测量执行过程在一个周波内完成(时间小于20ms)，控制器确保晶闸管过零触发，使得投切电容器吴冲击、无涌流、无过渡工程。既动态快速跟踪负荷变化，又克服了传统无功补偿器对电容器所产生的危害。

　　1.以微处理器为检测、控制核心，实时检测负载无功功率，快速计算补偿容量，按照预置投切逻辑实现迅速判断和控制;

　　2.采用晶闸管构成高速无触点投切开关，响应及时迅速，可靠性高，使用寿命长，自动跟踪选择系统零过渡过程时刻投切电容器组，暂态过程极短，实现对无功功率的快速动态补偿;

　　3.动态响应速度小于20毫秒，功率因数动态补偿至0.9以上，并可有效抑制由于无功变化导致的电压波动;

　　4.电容器投切控制采用加权编码循环先投先切工作方式，投切快速、准确，并能进一步降低电容器工作应力，充分延长电容器寿命;

　　5.电容器投切阈值和响应时间可编程，并可实现手动投切和自动投切的转换，调试、检验方便，适用性更广;

　　6.具有自检功能和过压保护、过流保护等多种硬件保护功能，确保这杯的稳定可靠运行;

　　7.自动监测系统电压、电流、有功、无功和补偿前、后系统功率因数。

　　执行标准

　　JB7113-93

　　GB/T15576-2008

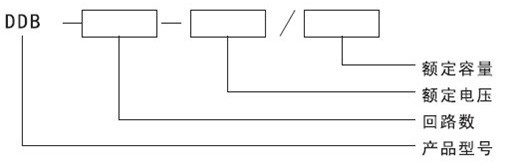

　　主要技术参数

　　符合标准：GB/T15576-2008无功功率静态补偿装置总技术条件

　　补偿电量：(kvar)，可以根据用户要求配置

　　系统频率：50Hz

　　补偿功率因数：≥0.9

　　环境温度：-30℃—+50℃

　　结构形式：GGD、GCS、GCK、MNS等标准柜体任选，与低压配电柜并盘安装，也可按用户实际需求设计和制作

　　保护功能：过滤、过热、过压、欠压、谐波等功能

　　防护等级：IP20—IP30(由所选用配电柜型确定)

　　残留电压：施加电压断开3分钟后，降到50V以下

　　电抗器电抗率选用：4.5%—7%;12%—14%，根据电网谐波状况定
