DGQ系列（交流电动机）低压固态软起动器

3





详细描述
原理及特性
型号定义及选型说明

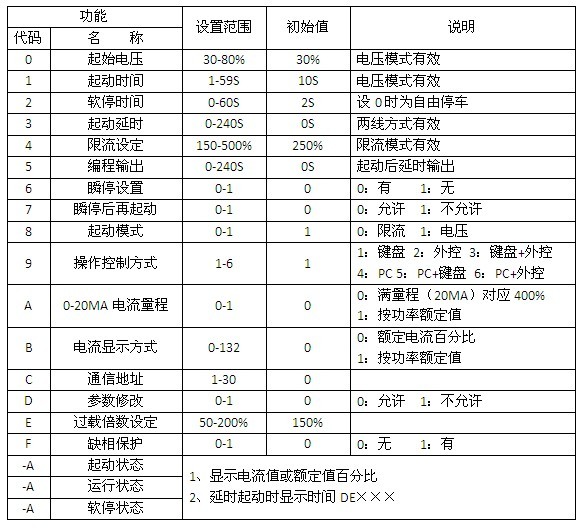

技术参数

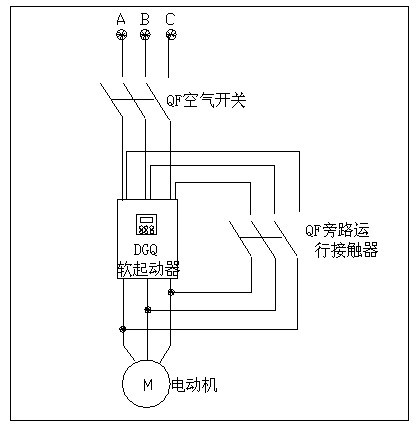

一次方案

　　DGQ-C系列智能软起动控制装置是专门为各种行业中不同功率的低压异步电动机的起停而设计的。该装置控制系统以DSP为控制核心，采用电机控制算法理论及电力电子技术，实现了装置全数字化自动控制，使它具有很强的抗干扰能力，不会产生无故障停机现象。为了增加装置的适用性、方便性，系统设计了交流接触器旁路运行及无交流接触器本机运行方式可供选择，在起动方式上它具有电压斜坡起动、限流起动等多种方式，而停机方式有自由停机、软停机、刹车制动可供选择，可适应各种载荷电机的控制需要。

　　DGQ-C系列智能软起动控制装置可以针对不同的载荷类型设定不同的起动及停止参数，以最佳的起动效果来起动电机。通常情况下将电机的起动电流控制在额定电流的三倍左右。并且该装置还具有断相、堵转、电流不平衡、过压、欠压、短路、过热保护等完善的保护功能。不仅有效地保护了电机，延长了负载系统与电机的使用寿命，而且还能消除电机起动时对厂用电网的冲击。
- 　　固态软起动器以CPU为管理中心、ASIC专用集成电路为核心组成的控制系统和晶闸管(可控硅)等电子元件组成，由微处理器发出“触发”脉冲加到六只晶闸管的触发极上，以控制晶闸管的导通角，使晶闸管的输出电压、电流受“触发”脉冲的相位角控制，因此可以用微处理器控制晶闸管的输出电压，由零缓慢地升至全压，而使电动机转速由零升到额定转速，实现电动机的软起动。

  　　DGQ-c系列电动机软起动器产品特点：

  　　◆控制系统采用人性化的设计，具有友好的中文显示人机界面和多种组合控制操作模式，显示清晰，操作简单，极大的方便了用户的使用;

  　　◆采用哈佛总线及整体化设计，减少系统连线，DSP芯片生产工艺采用SMT贴片技术，整机出厂前进行了高温老化及振动实验，保证了可靠的产品质量;

  　　◆具有多种起动方式，电压斜坡式起动方式可得到最佳的输出转矩;恒流起动方式可限制最大起动电流，但起动时间稍长。具体方式可根据现场状况进行选择;

  　　◆具有完善的保护功能：缺相、起动过流、运行过载、欠载、过热和起动时间过长等十二项保护;并具有故障断电保存及字符提示功能，便于查找故障原因;

  　　◆ 具有自由停车、软停车和刹车制动等多种停车方式可供选择。输入输出控制点可根据需要现场编程，以满足不同场合下的使用需要;

  　　◆起动电流倍数、起动时间、起始电压等参数可根据不同负载进行调整，以减少起动损耗，达到最佳起动效果，平稳起动电机及拖动负载;

  　　◆具有RS-485通讯功能及0-20mA标准模拟电流输出，系统与上位机可进行双向通讯，以适应外围设备监控;

  　　◆具有性能可靠，安装、操作、使用简便等特点。

　　产品型号说明

　　DGQ – C - 075

　　| | |

　　| | | 额定功率：075表示75KW产品系列：

　　| | C系列 (带RS485通讯,中文显示)

　　| 低压固态软起动器

　　产品规格

型号	适用电机			起动时间（S）	起动电流（A）
型号	功率（KW）	电流（A）	电压（V）	起动时间（S）	起动电流（A）
DGQ-C-075	30-75	150	380	10-99S 可调	空载≤1.5Ie 轻载≤2.5Ie 重载≤3.5Ie
DGQ-C-100	75-100	200
DGQ-C-200	100-200	400
DGQ-C-300	200-300	600
DGQ-C-400	300-400	800
DGQ-C-500	400-500	1000
